機身的外形
機身的外形和發動機的類型、數目及安裝位置有關。例如活塞發動機螺旋槳式飛機的機身，就與噴氣式發動機飛機的機身有所不同。

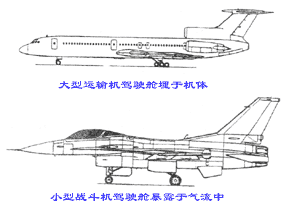

 從機身外形來看，不外乎側面形狀和剖面形狀兩種。側面形狀一般為拉長的流線體�，F(xiàn)代飛機的側面形狀受到駕駛艙的很大影響。有的駕駛艙平滑地露于氣流之中，有的則埋藏在機身之內，前者多用于中小型飛機，后者多用于大型飛機。
現代超音速戰斗機根據跨音速飛行的阻力特點，首先采用了跨音速面積律，即安裝機翼部位的機身截面適當縮小，形成蜂腰機身；其次它的機頭往往做得很尖，或者在頭部用空速管作為激波桿，遠遠地伸出在迎面氣流之中。這也有助于削弱激波的強度，減小波阻；第三是隨著速度的不斷增長，飛機機身的“長細比”不斷增大，即用細而長的旋轉體作機身�，F(xiàn)代超音速飛機機身的長細比已超過10。所謂長細比即是機身長度與機身剖面的最大直徑的比值，這一比值越大，則機身越細越長。而且隨著速度的提高，飛機機身相對于機翼尺寸也越來越大。
 還有些超音速飛機為了減小阻力，盡量將駕駛艙埋藏于機身外形輪廓線之內。這樣就使得飛機在著陸時座艙視界大大惡化。為了改善這種情況，就將機頭做成活動的，著陸時可以下垂。例如“協和”號超音速旅客機機頭就可下垂17.5度。其機頭可有三種狀態。超音速飛行時，機頭呈流線形；亞音速飛行時，檔整流罩放下，以擴大駕駛員的視界；進場和著陸時則全部下垂，駕駛員視界就更擴大了。
常用的機身剖面形狀有圓、橢圓、方、梯形等，這些形狀適用于不同用途及速度范圍的飛機。例如低速飛機可用方形，而具有氣密座艙的高亞音速大型客機，則多用圓形或橢圓形。噴氣式戰斗機一般采用不規則的形狀。
隨著現代航空技術的進步，新的飛行動力理論的應用，飛機機身的外形也呈現千姿百態，變化多端，如隱身戰斗機所使用的機翼和機身融為一體的翼身融合體；除去機身和尾翼的飛翼；除去機翼的升力體機身；以汽車作為機身的汽車飛機等等。
請點擊欣賞怪機身飛機插圖
